デュアル連続式サーマルプリンタ（DT2000c）

リボン交換・ヘッドメンテナンスのダウンタイム“ゼロ”を実現
ラインを止めないデュアル連続式サーマルプリンタ

DT2000c

最大印字速度：25m/分

最大印字面積：53mm(W)×150mm(L)

• 印字解像度 300dpi
• RRS機能
• カレンダ対応
• バーコード対応
• QRコード対応
• EUI2対応
• Generation3

連続式サーマルプリンタ「DT2000c」は、従来の連続式サーマルプリンタ1台分と同等のスペースに2組のプリンタ部を備えたデュアルサーマルプリンタです。

生産ラインを止めずにリボン交換・ヘッドメンテナンスが可能な「ノンストップモード」、より自由度の高い印字を実現する「ツインモード」により、生産現場のニーズにお応えします。
また、本機は当社新世代プリンタ規格「Generation3」モデルにも対応。印字品位・安定性の向上、信頼性向上、メンテナンス性向上、IoT対応などにより、生産現場の生産性向上・品質向上に貢献いたします。

主に横ピロー包装機などの連続式包装機組込に適しています。

1台で2台分、デュアルサーマルプリンタ

DT2000cは、省スペースのプリンタ部により、従来機1台分と同等のスペースに2組のプリンタ部を収めることで、2台分のパフォーマンスを実現。

また各信号の入出力は1系統にまとめられ、従来機と変わらない処理を実現。1つの操作端末で、1台のプリンタを操作している時と同様に操作可能です。



生産現場のニーズに応える「2つのモード」

リボン交換時のダウンタイム“ゼロ”を実現　―ノンストップモード

ラインを止めずにプリンタ部の切り換えを実現するノンストップモードでは、リボン残量を自動計測し、リボン終了時にプリンタ部を自動的に切り換えることが可能です。
印字していないプリンタ部のカセットは稼働中でも取り外してリボン交換できるため、サーマルリボン交換によるダウンタイム“ゼロ”を実現。生産効率が飛躍的に向上します。

小ピッチ印字を実現　―ツインモード

1台分のスペースで2台分のプリンタと同等の印字を実現するツインモードでは、2組のプリンタ部を交互に稼働させることで、従来機1台では難しかった「小ピッチ印字」に対応します。

生産効率を高める新設計のモジュラ式カセットユニット

DT2000cは、カセット側にプリントヘッドモジュールを搭載した新設計のモジュラ式カセットユニットを採用。

プリントヘッドのメンテナンス性・交換の作業性が向上しました。

プリントヘッドのメンテナンス性向上

カセット側にプリントヘッドがあることにより、ヘッド清掃などが手元で容易に行えます。ノンストップモード時であれば、生産ラインが稼働中でも、ラインを止めずにカセットを取り外して、安全かつ確実にメンテンナンスが可能です。

プリントヘッドをワンタッチで交換可能

プリントヘッドの脱着機構はマグネット式を採用。ワンタッチでの交換が可能で、プリントヘッド交換の作業性が大幅に向上します。作業時にビスなどの部品を紛失するリスクもなく、生産現場の安全性も向上します。

生産性・信頼性が向上した新世代プリンタ規格「Generation3」モデル

DT2000cは、当社の新世代プリンタ規格「Generation3」にも対応。次世代型のGen3に準拠した制御・演算装置を採用したことにより高速処理が実現。印字内容に応じた最適な通電エネルギー補正を行う当社独自のDEM-Tech（Dot Energy Management Technology）技術と合わせ、印字品位のさらなる向上を実現しました。このほか低温環境でも安定した初期印字を実現するプレヒート機能など、安定性・信頼性・メンテナンス性が向上、IoTにも対応する新世代のサーマルプリンタです。

印字品位・安定性向上

・Gen3高処理能力
・スムースドライブ

・DEM-Tech
・プレヒート機能

信頼性向上

・省配線
・フレキシブル基板

・耐ノイズ強化

メンテナンス性向上

・ワンタッチヘッド脱着機構

IoT対応

・NTP（時刻同期機能）

ラジアルリボンセーブ機能によるリボン節約

ラジアルリボンセーブ機能(RRS機能)は、流れ打ちなど印字幅が狭い場合に、サーマルプリンタの印字位置をリボンの幅方向に移動させることにより、サーマルリボンの使用量を節約する機能です。プリンタ単体でラジアルリボンセーブ機能を使用すると印字位置がリボン幅方向にずれますが、RRSブラケット(オプション)と組み合わせることで一定の位置に印字できます。

カラータッチパネルコントローラ ”EUI2”

操作インタフェースにはイーデーエム共通のカラータッチパネルコントローラ ”EUI2”を採用。わかりやすい階層方式と大型カラー液晶により快適な操作が可能です。

[ 特長 ]

• 運転操作やアイテム切り替え、パラメータ設定が簡単
• トップ（運転）画面では大きな文字とアイコンで機械の動作状況を明快に表示
• アイテム名、キーワードなどによるアイテム検索機能
• プレビュー画面での実寸表示対応
• 記録メディアにはSDカード採用

印字サンプル・使用例

• 【包装形態】
  ・横ピロー包装
  ・四方シール包装
  等の印字に適しています。
• 【印字内容】
  ・賞味期限印字
  ・消費期限印字
  ・製造日印字
  ・製造時間印字
  ・ロット番号印字
  ・製造所固有記号印字
  等に最適です。

【カラー印字】

白、青、赤などのカラーリボンを使うことで、白印字などのカラー印字が可能です。

サーマルプリンタでのカラー印字

主要スペック

※上記仕様は、使用条件、取付条件、取付金具の仕様、環境などにより異なる場合がございます。

※QRコードはデンソーウェーブの登録商標です。

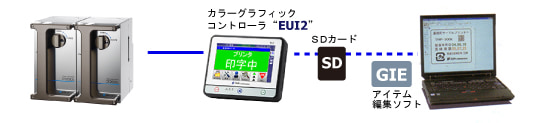

本体と関連ソフト相関図

DT2000cデモ動画（解説付き）

印字動作イメージ（各プリンタ部）

ラジアルリボンセーブ機能動作イメージ
