高機能日付印字検査機（PCi500）

包装現場の多様な印字検査ニーズに応える高機能日付印字検査機

高機能日付印字検査機「PCi500」は、優れた印字検査機能と包装現場での使いやすさが特長の印字検査機「PCiシリーズ」の高機能モデルです。
カラーカメラ/カラー照明、バーコード照合、シミュレーション検査機能、全画像保存機能など、従来機「PCi400」の機能を踏襲しつつ、2カメラ同時検査にも対応したほか、処理速度の向上や10.1インチモニタ採用などにより、使いやすさが向上。さらに「PCi500」だけの便利な新機能を追加搭載し、印字検査に対する包装現場の多様なニーズにお応えします。

カラーカメラ/カラー照明採用

印字の背景に柄がある場合

印字の背景が多色の場合

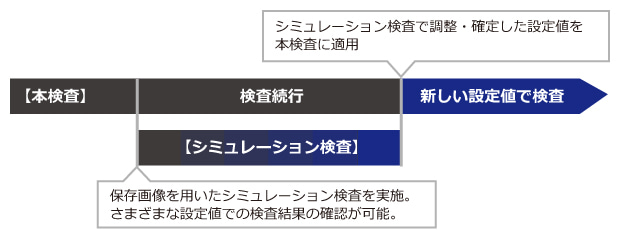

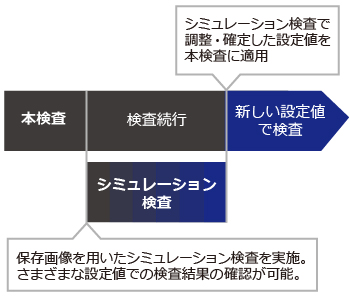

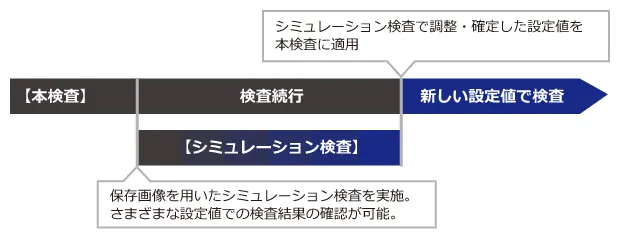

シミュレーション検査機能

バーコード・二次元コード検査

対応バーコード（照合検査・読取検査・品位検査）

対応二次元コード（照合検査・読取検査）

※バーコード・二次元コード検査はカメラ設置状況、検査対象の印字・印刷状況によって対応可否がございます。ご使用になる仕様での事前テストを推奨いたします。

1コントローラで2カメラまでの同時検査が可能

2カメラでの検査例（イメージ）

• 1製品での異なる印字箇所(2か所)の検査
• 2ラインでの同一内容の印字検査
• 横ピロー包装機上での印字検査とラベル貼付確認
• 深絞り包装機上での多列印字検査

2カメラ対応・バーコード検査を活かし、包材間違いの検出を可能にした事例

全画像保存機能

保存枚数の目安

6ステップの簡単操作システム

このほか便利で使いやすい機能を多種搭載



製造現場で役立つPCi500だけの新機能

自動照明調整機能

画像取込設定に新たに追加された「自動照明調整機能」は、選択可能な224色の照明色から、ボタン1つで検査対象物に最も適した色を自動で選定する機能です。本機能は、カラー照明のメリットを最大化した文字切り出しを実現します。

動的二値化機能

検査アイテム自動生成機能

本機能は、日付印字検査の現場に精通したイーデーエム技術者の知識を機械学習したエッジAIにより、検査アイテム作成のプロセスを6～7割、自動化する機能です。

検査枠設定に新たに追加された「アイテム自動設定画面」で範囲を指定し「アイテム自動生成」ボタンを押すだけで、画面に表示されている撮像画像内の文字を認識して、検査枠/文字列/文字（幅・高さ）までが設定されます。あとは設定の確認・調整を行うだけなので、設定にかかる手間を大幅に削減します。



そのほかPCiシリーズ共通の特長

サーマルプリンタ連動機能

包装機組込に特化したオールインワンモデル

生産性を維持する本質的な高精度を実現

検査精度はただ高ければ良いわけではありません。PCiシリーズは、本当に防ぐべきエラーだけを識別し、生産性を維持する「本質的な高精度」を実現します。

照合検査

文字・数字を正確に認識し照合します。

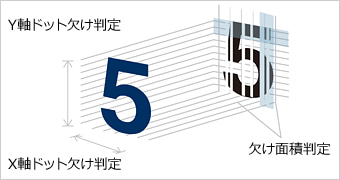

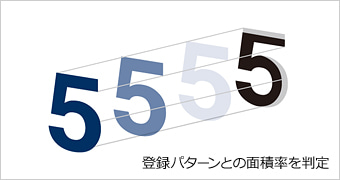

文字欠け検査

印字欠けを多角度から検出・判定し、過度なエラー反応を制御します。

プリンタ同時搭載時の検査機モニタレス仕様

主要スペック

型式		PCi500
種別		高機能日付印字検査機
機器構成	カメラ	デジタルカメラ (PoCL対応カメラリンク)
	レンズ	Cマウント　焦点距離：f 8mm　F1.4 - F16(Close)
	照明（ストロボ）	RGBカラーLED照明 (2本)
	照明電源	電流制御型電源基板搭載
	本体	SDカードスロット付制御ボックス
	タッチパネル	10.1型LCDタッチパネル
カメラ	仕様	カラーCMOSカメラ (40万画素)
	最大接続台数	2台
本体機能	検査方式	文字照合 (登録文字に対する照合検査)
	画素数	512 × 480 画素
	画像処理	グレー処理 / 2値化
	前処理	白文字検査 / 収縮 / 膨張 / 輪郭強調 / 線形変換 / ガンマ補正 / ノイズ除去 / 動的二値化
	アイテム数	1000アイテム
	位置補正	有り (パターン登録)
	文字登録数	1文字あたり10パターン
	判定文字種	JIS第一水準
	辞書数	SDカード容量による（1アイテムあたり3個）
	登録可能データサイズ	90ドット × 90ドット
	辞書ファイル登録可能文字数	480文字
	カスタムコード検査	オプション [対応コード：年・月・日・曜日・シフトコード（時間分割）・時・分]
	ナンバリング検査	最大9桁
	保存画像再検査	○
	設定	ユーザー毎の初期設定登録有り
操作		タッチパネル
パスワード管理		○
入出力	入力	トリガ：2点 (CH毎の独立・共用選択)
		エンコーダ：2点 (CH毎の独立・共用選択) ※エンコーダ機能はオプションになります。
	出力	OK / NG / READY / BUSY / タイムアウト / NG.Latch / シフト出力 (オプション) / 能力オーバー
		オプション照明：制御信号2点
	通信I/F	RS232 (D-SUB9)：2点 / LAN (RJ45)：1点
電源		AC100V-230V・100VA・50Hz/60Hz
外形寸法	本体	183mm(W) x 127.5mm(H) x 210.5mm(D)　※突起物含まず
	カメラユニット	114mm(W) x 166mm(H) x 77mm(D)
	タッチパネル	247mm(W) x 180mm(H) x 38mm(D)
重量	本体	2.0kg
	カメラユニット	0.7kg
	タッチパネル	0.85kg
使用環境		温度：5℃～40℃　湿度：90％未満（結露無きこと）

特許第5421711号

※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

画像保存に関する仕様

画像保存	本体内部 メモリ	116枚 ※USBストレージへの画像保存機能使用時は40枚となります。 ※本体内部メモリに保存された画像は電源オフ時に消去されます。
	SD / SDHC	容量により異なる ※1枚あたり約360KB
	USB ストレージ	USBメモリ[ストレージ容量32GB] ： 約91,000枚 × 2 USB HDD[ストレージ容量2TB] ： 約5,400,000枚 × 2
USBメモリフォーマット仕様		ストレージ容量：32GB以下 ファイルフォーマット形式：FAT32
USB HDDフォーマット仕様		ストレージ容量：2TB以下 ファイルフォーマット形式：NTFS パーテーション形式：MBR
ファイル処理能力		1カメラ時：200枚/分 2カメラ時：400枚/分 (1カメラあたり最大200枚/分)

※ハードディスクは消耗品であり、使用環境により保証期間であっても交換が必要な場合があります。定期的な交換をおすすめいたします。

※保存に関するデータは環境によりデータ破損が発生する場合があります。保存したデータ全てを保証するものではありません。

※使用条件、設定条件により異なる場合があります。
