大文字用インクジェットプリンタ(MDL5940G)
- 製品概要
- 印字事例
- 仕様等
外装への鮮明な大面積印字を高品質・効率的に実現する次世代モデル
MDL5940G
最大印字速度:61m/分
最大印字面積:65mm×3000mm(1ヘッド)
- 最大4ヘッド接続可能
- 上面側面同時印字
- カレンダ対応
- バーコード対応
- QRコード対応
- Intelli' Flow™対応
「MDL5940G」は、外装への鮮明な大面積印字を可能にするサーモインクジェットプリンタ「MDLシリーズ」の特長はそのままに、革新的な技術により、印字品質の安定性の向上・使いやすさ・優れたメンテナンス性を実現した次世代の産業用インクジェットプリンタです。
印字品質の安定性・メンテンナンス性を向上させる新型プリントヘッド

MDL5940Gは、マーケム・イマージュ社のIntelli' Flow™テクノロジ―に対応した新型プリントヘッドを採用しています。
革新的な技術により、ノズル周辺のインクやほこりの蓄積を防ぐほか、インク内の気泡の発生を防ぐことで、印字品質の安定性が向上。ノズル詰まりも最小限に抑えられるため、メンテナンス性が向上しました。
バーコードなど高い読み取り精度が求められる印字でも、長時間安定して行うことが可能です。
快適な操作性

操作インタフェースには、10インチカラータッチパネルを採用。
直感的なメニュー構造により、印字内容の選択、インク状態の確認、調整等の操作・設定がすばやく簡単に行えます。
起動時間の大幅な短縮

MDL5940Gの起動時間は、従来機比で約7割短縮。
使用条件により最短15分での印字開始が可能になることで、生産性の向上に貢献します。
4ヘッド接続可能

MDL5940Gは最大4ヘッドまで接続が可能。
複数ヘッドの使用により、ケースの両側面、上面・側面など、複数面への印字が可能です。
MDLシリーズ共通の特長
扱いやすくクリーンなインク

MDL5940Gは独自の熱可塑性固形インク”サーモインク”を使用しています。
有機溶剤を使用せず、クリーンな印字環境を実現するほか、インク充填が簡単でメンテナンス性にも優れています。
滲みのない鮮明印字

512ノズルの高解像度プリントヘッドと独自の固形インクとの組み合わせにより、滲みのない高品質な印字を実現します。ダンボールなどの浸透性のある材質でも、エッジの効いた鮮明な印字が可能です。
バーコード印字

従来の液体インクジェットプリンタでは難しいとされたダンボールへのバーコード印字が可能です。各種バーコード、二次元コードが高い読み取り精度で印字できます。
大面積印字

MDL5940Gの最大印字面積は65mm × 3000mm を実現(1ヘッドあたり)、4ヘッド接続まで対応します。
大文字印字や一括表示などの大面積印字でも鮮明な印字が可能です。
発泡スチロール印字対応

MDL5940Gは発泡スチロールへの印字にも対応。
インク色は黒・青・赤・緑をラインナップ、ロゴやイラストなども表示できるので、魚箱などの発泡スチロールにこれまで印刷やラベルで表示していた内容を直接印字に置き換えることが可能です。
版下不要で小ロットにも対応

MDL5940Gでは、ラベルや印刷では必要になる版下が不要です。パソコン等で作成したオリジナルデータから簡単に、直接、ダンボールや発泡スチロールなどに印字することができます。
印字内容も簡単に変更できるので「必要なもの」を「必要なとき」に「必要な数だけ」表示することが可能で、小ロット対応にも適しています。
システム化を可能にする通信機能
MDL5940Gは、各種通信機能を搭載しています。
複数ラインの一元管理、印字内容の一元管理など、生産現場のネットワークシステム構築を行う際に役立つ機能です。
- ●複数ラインの一元管理
- 複数ラインに設置されたMDLシリーズとホストコンピュータをつなぐネットワークシステムを構築し、外装印字の一元管理を行うことで、製品ごとに異なる情報の切替時の効率化と人為的ミスの削減が図れます。
- ●データベースによる印字内容の一元管理
- 商品ごとの印字内容をデータベース化することで、外装表示内容の管理、メンテナンスが容易になります。
様々な素材への印字事例
ダンボール包装、カートン包装、発泡スチロール包装(魚箱など)等の印字に適しています。





(インク色:緑)

(インク色:青)



(インク色:青)

(インク色:黒・青・赤)

(インク色:黒・青・赤・緑)

(インク色:青)


主要スペック
型式 | MDL5940G |
---|---|
種別 | 高解像度インクジェットプリンタ |
印字方式 | ピエゾセラミックス駆動ドロップオンデマンド |
ヘッド数 | 最大4ヘッド |
ノズル数 | 512ノズル (256制御) |
最大印字速度 | 61m/分 (印字濃度:2) |
最大印字面積 (1ヘッドあたり) |
65mm × 3000mm |
プリント拡張機能 | カレンダ機能 / オフセット日付 / 時刻 / ナンバリング機能 / シフトコード / カスタムコード |
バーコード | JAN8 / JAN13 / ITF / CODE39 / CODE128 / GS1-128 / GS1 DataBar / UPC-A / UPC-E |
二次元コード | QRコード / Data Matrix / PDF417 |
印字方向 | 側面印字 / 上面印字 |
外部インタフェース | Ethernet |
入力信号 | センサ:4点 エンコーダ:4点 (ヘッド毎に各1点入力可) |
電源 | 1・2ヘッド:AC100V-240V・50Hz/60Hz 3・4ヘッド:AC200V-240V・50Hz/60Hz |
消費電力(最大) | 1.6kVA(4ヘッド仕様時) |
重量 | コントロールボックス:53.0kg(架台部・操作部含まず) プリントヘッド:2.1kg |
使用環境 | 温度:0℃~40℃ 湿度:90%未満(結露無きこと) |
インク種類 | サーモインクボトル |
インク色 | 黒 / 青 / 赤 / 緑 |
オプション | アイテム編集ソフト(GIE) |
※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。
※QRコードはデンソーウェーブの登録商標です。

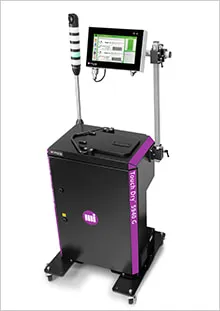

本体・操作インタフェース・プリントヘッド・インク
MDL5940G
